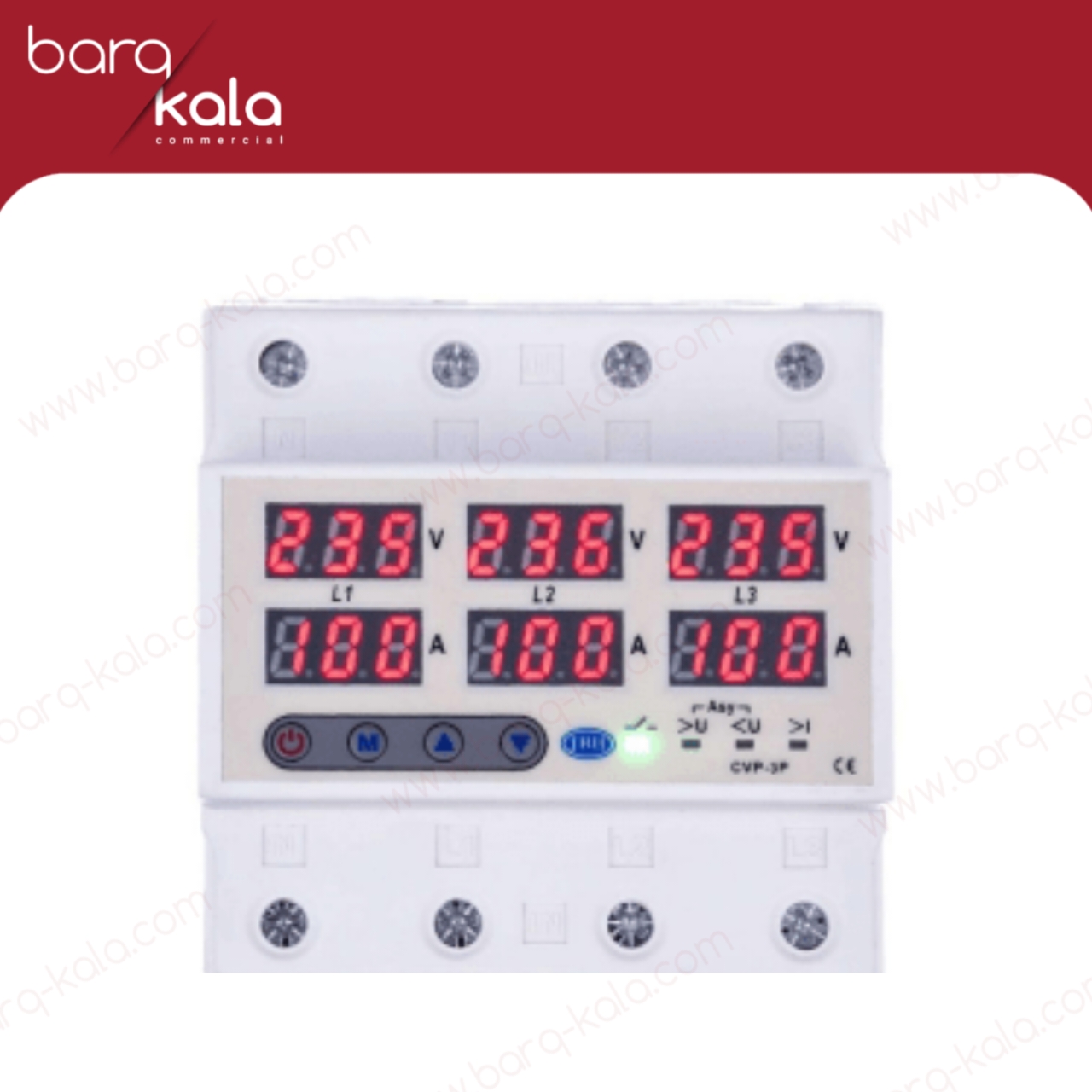

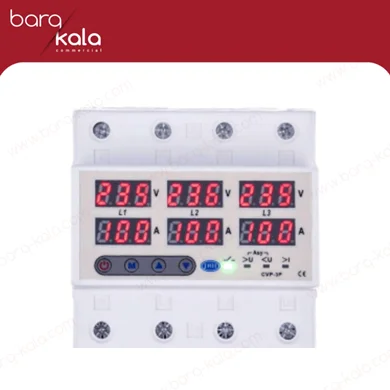

محافظ ولتاژ جریان سه فاز - JBH

در میان انواع محافظ ولتاژ جریان محافظ سه فاز مرکزی با رله قدرتمند 63 آمپری و قابلیت تنظیم پارامترهای ولتاژی ، جریانی و زمانی یکی از بهترین گزینه های محافظت تجهیزات برقی شما در مقابل نوسانات ولتاژ میباشد.

در نظر داشته باشید که این محصول، محافظ ولتاژ جریان تک فاز و دیگر محصولات برند JBH با 3 سال گارانتی بی قید و شرط به شما عرضه می‌شود.

نحوه کارکرد

در صورت تجاوز مقادیر اندازه گیری شده ولتاژ و جریان از محدوده تنظیم شده ،دستگاه مطابق زمان تنظیم شده برق خروجی را قطع کرده و در صورت رفع خطا دوباره برق خروجی را پس از زمان تعیین شده وصل مینماید

محافظ ولتاژ جریان سه فاز JBH هجده پارامتر متفاوت مربوط به ولتاژ، جریان و زمان، قابل برنامه ریزی بر روی محصولات است. مقدار جریان مجاز عبوری از کنتاکت‌های محافظ برای بارهای اهمی ۶۳الی 100 آمپر و برای بارهای القایی ۲۵ الی 40 آمپر است. این محافظ ولتاژ هنگام رخداد اتفاقات زیر وارد عمل می‌شود.

حفاظت ها:

قابلیت ها:

کاربرد محافظ ولتاژ جریان سه فاز

برای محافظت از ولتاژ در نوسانات برق ورودی و جلوگیری از مصرف بیش از حد جریان در دستگاها بهترین را استفاده از محافظ‌های ولتاژ جریان تک فاز و سه فاز است.

دستگاه‌ها در صنایع غذایی به طور معمول از موتور‌ها و قطعات الکتریکی و الکترونیکی زیادی تشکیل می‌شوند و محافظت از این دستگاه‌ها در مقابل اضافه جریان یا نوسانات ولتاژی بسیار با اهمیت است و تجهیزات کنترل ولتاژ موجود در بازار بیشتر برای دستگاه‌های سه فاز طراحی شده است.

در نظر داشته باشید تعداد بسیاری از دستگاه‌های صنایع غذایی با برق تکفاز کار می‌کنند. محافظ ولتاژ و جریان تکفاز JBH مناسب این دسته از دستگاه‌ها است.

موارد کاربرد

1- خانگی استفاده در داخل جعبه فیوز منازل دارای برق سه فاز

2- انواع دستگاه های صنعتی و مصارف سه فاز مانند موتورها – پمپ ها – ماینرها و …

3-نصب در انواع تابلوهای برق صنعتی در انشعابات سه فاز

شماتیک نصب

نکات نصب:

1- توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود

2- توصیه میشود قبل از محافظ از یک عدد فیوز مینیاتوری سه فاز اصلی استفاده شود.

3- مطابق شکل فوق فاز های ورودی به L1 و L2 و L3 و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز های خروجی به ورودی فیوزهای مینیاتوری وصل شود.

4- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد

5- از محکم بودن اتصالات اطمینان حاصل کنید زیرا  شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.

6- توصیه میشود به صورت سالانه توسط شستی پاور با یک بار قطع و وصل از صحت عملکرد رله خروجی اطمینان حاصل کنید.

ابعاد

مشخصات ظاهری

برای ورود به صفحه تنظیمات، دکمه SET را فشرده و پس از ظاهر شدن پارامتر P1، با دکمه‌های جهت دار بالا و پایین مقدار

 مربوط به پارامتر P1، را به دلخواه تغییر داده و برای رفتن به پارامترهای بعدی از دکمه‌ی SET استفاده نمایید.

برای ذخیره مقادیر دکمه SET را ۳ ثانیه نگه دارید.

این صفحه در زمان برق دار شدن دستگاه نمایش داده میشود. که پس از اتمام شمارش معکوس خروجی دستگاه وصل میشود.

با فشار دادن شستی پاور مطابق شکل می توان خروجی دستگاه را قطع و وصل کرد

نکته : اگر خروجی توسط کاربر قطع شده باشد با قطع برق اصلی و وصل مجدد دستگاه شروع به کار میکند و خروجی وصل میشود.

نمایش این صفحه به معنای خطای جابجا بستن سیم های فاز ورودی میباشد که برای رفع این خطا فازهای L3 و L2 باید در ورودی جابجا شوند وجود این حفاظت باعث میشود هنگام تعویض جای فاز ها در ورودی به هر دلیل جهت چرخش موتورها و پمپ های سه فاز برعکس نشود که بسیار مهم میباشد.

پس از وقوع خطاهای پی در پی اضافه جریان محافظ دیگر وصل نمی‌کند و برای رفع این خطا می بایست دستگاهی که باعث اضافه جریان شده خاموش کرد و یا پارامتر C1 افزایش داده شود و پس از ریست دستگاه مجدد راه اندازی شود

نمودار قطع

C1: مقدار اضافه بار c2: زمان تاخیر در وصل اضافه بار c3: زمان عملکرد قطع اضافه بار c4: کالیبره جریان c5: تعداد خطای جریان

U10: مقدار عدم تقارن ولتاژ سه فاز U11: مقدار ریکاوری عدم تقارن ولتاژ سه فاز U12: فعال / غیر فعال کردن حفاظت عدم تقارن ولتاژ 3 فاز

P1: زمان راه اندازی اولیه U1: میزان اضافه ولتاژ U2: مقدار ریکاوری اضافه ولتاژ U3: زمان تاخیر در وصل اضافه ولتاژ U4: زمان عملکرد قطع اضافه ولتاژ U5: میزان افت ولتاژ U6: مقدار ریکاوری افت ولتاژ U7: زمان تاخیر در وصل افت ولتاژ U8: زمان تاخیر در قطع افت ولتاژ U9: کالیبره ولتاژ
