| ولتاژ | 230…400 ولت |
| جریان | 40 آمپر |
| دمای عملیاتی | -30 … 70 سانتیگراد |
| فرکانس | 50/60 هرتز |
| مصرف برق | < 2W |
| عمر الکتریکی | 100000 بار |
| ظرفیت حفاظت از ولتاژ | 175 ژول |
| حداکثر جریان / ولتاژ سنبله | 6000A/1.5KV |
| راندمان | 97% |
| درجه حفاظت | IP40 برای پنل جلویی و IP20 برای پایانه ها |
نحوه کارکرد محافظ برق پاکنتوری
نحوه کارکرد محافظ برق پاکنتوری در JBH بدین صورت است که در صورت تجاوز مقادیر اندازه‌گیری شده ولتاژ از محدوده استاندارد، دستگاه مطابق برنامه پیش‌فرض خود، برق خروجی را قطع کرده و در صورت رفع خطا دوباره برق خروجی را پس از زمان مشخص، وصل می‌نماید.
توجه داشته باشید تا زمانی که وضعیت نوسان برق به حالت عادی باز نگردد هیچ جریانی عبور نخواهد کرد و لوازم الکترونیکی شما از هرگونه آسیبی در امان هستند.
حفاظت ها
انواع حفاظت‌هایی که محافظ پاکنتوری به شما ارائه می‌دهد؛ شامل حفاظت در مقابل ولتاژ ضربه یا صاعقه، حفاظت قطعی نول یا دو فاز شدن، حفاظت افت یا اضافه ولتاژ می‌شود.
قابلیت ها
موارد کاربرد محافظ برق پاکنتوری
خانگی: یک عدد محافظ به صورت مرکزی در جعبه فیوز به جای استفاده از محافظ برق لوازم خانگی
صنعتی: ماشین آلات صنعتی – موتورهای الکتریکی – تابلو برق – کمپرسور – CNC و لیزر – ماینرها (مصارف تکفاز)
کشاورزی: انواع پمپ‌های کفکش و آبیاری (مصارف تکفاز)
تصویر شماتیک از نصب محافظ برق پاکنتوری
نکات نصب محافظ برق پاکنتوری
- توصیه می‌شود جهت نصب و تنظیمات از فرد متخصص استفاده کنید.
- مطابق شکل فوق فاز ورودی به L و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز خروجی به ورودی فیوزهای مینیاتوری وصل شود.
- جهت اتصال سیم به دستگاه حتما از سر سیم مناسب استفاده گردد.
- از محکم بودن اتصالات اطمینان حاصل کنید؛ زیرا شل بودن اتصالات باعث ایجاد گرما و حریق می‌گردد.
ابعاد، مشخصات ظاهری و منحنی قطع برق محافظ پاکنتوری JBH را در تصاویر زیر می‌توانید مشاهده کنید.
ابعاد محافظ پاکنتوری

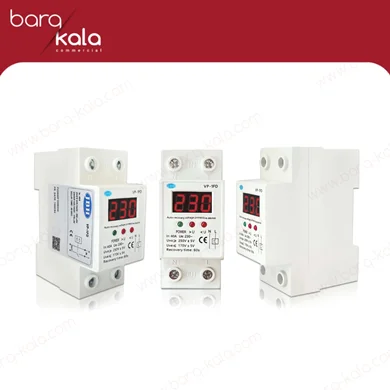

مشخصات ظاهری محافظ پاکنتوری
