| ولتاژ | 230…400 ولت |
| جریان | 40 آمپر |
| دمای عملیاتی | -30 … 70 سانتیگراد |
| فرکانس | 50/60 هرتز |
| مصرف برق | < 2W |
| عمر الکتریکی | 100000 بار |
| ظرفیت حفاظت از ولتاژ | 175 ژول |
| حداکثر جریان / ولتاژ سنبله | 6000A/1.5KV |
| راندمان | 97% |
| درجه حفاظت | IP40 برای پنل جلویی و IP20 برای پایانه ها |
نحوه کارکرد محافظ تک فاز فیکس
نحوه کارکرد محافظ تک فاز فیکس در jbh بدین صورت است در صورت تجاوز مقادیر اندازه گیری شده ولتاژ و جریان از محدوده استاندارد ،دستگاه مطابق زمان پیش فرض برق خروجی را قطع کرده و در صورت رفع خطا دوباره برق خروجی را پس از زمان مشخص وصل مینماید.
جهت کاربردهای خانگی با انشعاب 25 آمپر، محافظ ولتاژ 40 آمپر مناسب است. دقت داشته باشید که برای انشعابات 32 و 40 آمپر باید از محافظ 63 آمپر استفاده شود.
حفاظت ها
قابلیت ها
موارد کاربرد محافظ تک فاز فیکس
1- خانگی : جایگزین یک عدد به صورت مرکزی در جعبه فیوز به جای استفاده از محافظ های برق سیار
2- صنعتی : ماشین آلات صنعتی – موتورهای الکتریکی – تابلو برق – کمپرسور – CNC و لیزر – ماینرها (مصارف تکفاز)
3- کشاورزی : انواع پمپهای کفکش و آبیاری (مصارف تکفاز)
شیماتیک نصب
نکات نصب محافظ تک فاز فیکس
1- توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود
2- توصیه میشود قبل از محافظ از یک عدد فیوز مینیاتوری اصلی و محافظ نشتی جریان استفاده شود.
3- مطابق شکل فوق فاز ورودی به L و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز خروجی به ورودی فیوزهای مینیاتوری وصل شود.
4- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد
5- از محکم بودن اتصالات اطمینان حاصل کنید زیرا شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.
ابعاد محافظ ولتاژ تک فاز فیکس

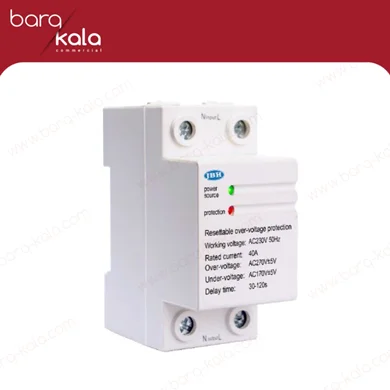

مشخصات ظاهری محافظ ولتاژ تک فاز فیکس
