| ولتاژ | 230…400 ولت |
| دمای عملیاتی | -30 … 70 سانتیگراد |
| فرکانس | 50/60 هرتز |
| مصرف برق | < 2W |
| عمر الکتریکی | 100000 بار |
| ظرفیت حفاظت از ولتاژ | 175 ژول |
| حداکثر جریان / ولتاژ سنبله | 6000A/1.5KV |
| راندمان | 97% |
| درجه حفاظت | IP40 برای پنل جلویی و IP20 برای پایانه ها |
نحوه کارکرد محافظ ولتاژ تک فاز
نحوه کارکرد محافظ ولتاژ تک فاز در jbh بدین صورت است در صورت تجاوز مقادیر اندازه گیری شده ولتاژ از محدوده تنظیم شده ،دستگاه مطابق زمان تنظیم شده برق خروجی را قطع کرده و در صورت رفع خطا دوباره برق خروجی را پس از زمان تعیین شده وصل می نماید.
همچنین می‌توانید برای درک عملکرد محافظ ولتاژ تک فاز و مفهوم کلی این دستگاه، با محافظ ولتاژ جریان نیز آشنا شوید.
دامنه‌ها و مقادیر قابل تنظیم محافظ ولتاژ تک فاز JBH
انواع حفاظت
قابلیت‌ها
موارد کاربرد محافظ ولتاژ تک فاز
1- خانگی : جایگزین یک عدد به صورت مرکزی در جعبه فیوز به جای استفاده از محافظ های برق سیار
2- صنعتی : ماشین آلات صنعتی – موتورهای الکتریکی – تابلو برق – کمپرسور – CNC و لیزر – ماینرها (مصارف تکفاز)
3- کشاورزی : انواع پمپهای کفکش و آبیاری (مصارف تکفاز
طریقه نصب محافظ ولتاژ تک فاز
نکات نصب محافظ ولتاژ تک فاز
1- توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود
2- توصیه میشود قبل از نصب محافظ ولتاژ از یک عدد فیوز مینیاتوری اصلی و محافظ نشتی جریان استفاده شود.
3- مطابق شکل فوق فاز ورودی به L و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز خروجی به ورودی فیوزهای مینیاتوری وصل شود.
4- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد
5- از محکم بودن اتصالات اطمینان حاصل کنید زیرا شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.
6- توصیه میشود به صورت سالانه توسط شستی پاور با یک بار قطع و وصل از صحت عملکرد رله خروجی اطمینان حاصل کنید.
ابعاد دستگاه محافظ ولتاژ تک فاز JBH

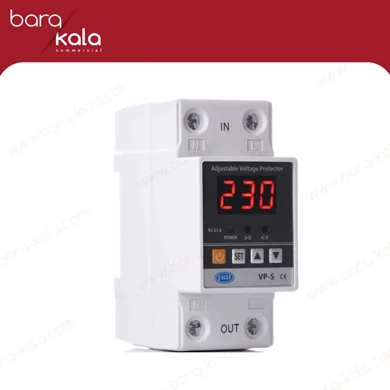

مشخصات ظاهری دستگاه محافظ ولتاژ تک فاز JBH
منحنی قطع دستگاه ولتاژ
T: زمان راه اندازی اولیه U1: میزان اضافه ولتاژ tU1: زمان عملکرد قطع اضافه ولتاژ U2: مقدار ریکاوری اضافه ولتاژ tU2: زمان تاخیر در وصل اضافه ولتاژ U3: میزان افت ولتاژ tU3: زمان تاخیر در قطع افت ولتاژ U4: مقدار ریکاوری افت ولتاژ tU4: زمان تاخیر در وصل افت ولتاژ Uc: کالیبره ولتاژ
